„DC Fuse vs AC FUSE“: koks yra tikrasis skirtumas ir kaip saugiai pasirinkti

Kai reikia apsaugoti elektros sistemas, ne visi saugikliai yra sukurti lygūs. Viena iš labiausiai paplitusių ir potencialiai pavojingų klaidingų nuomonių lauke yra mintis, kad kintamos srovės ir nuolatinės srovės saugikliai yra keičiami. Nors abu įrenginiai atlieka tą pačią pagrindinę funkciją -, nutraukdami srovę, kai įvyksta gedimas -, fizika, už kurią jie veikia, yra labai skirtinga. Naudojant netinkamą saugiklio tipą, galite sukelti katastrofiškus gedimus, ilgalaikius lankus ar net gaisro pavojus.

Šiame straipsnyje pateikiamas gilus techninis žvilgsnis į DC ir AC saugiklių skirtumus, kodėl šie skirtumai egzistuoja, kaip reikėtų interpretuoti reitingus ir kaip pasirinkti tinkamą jūsų sistemos saugiklį. NesvarbuDC saugiklis vs AC saugiklisyra būtina tiek saugumui, tiek našumui.

Kodėl DC ir AC saugikliai elgiasi kitaip

ARC pertraukimo fizika - nulis pervažos vs ištisinė srovė

Pats pagrindinis skirtumas tarp AC ir DC saugiklių slypi tuo, kaip jie tvarko lanko pertraukimą. Kintamosios srovės sistemoje srovė natūraliai svyruoja iki nulio 50 arba 60 kartų per sekundę. Kai ištirpsta saugiklio elementas, arka, kuri susidaro per tarpą, turi natūralią galimybę užgesinti save, kai srovė praeina per nulį.

Tačiau nuolatinės srovės sistemoje nėra nulio kirtimo. Srovė nuolat teka viena kryptimi. Tai apsunkina lanko panaikinimą. Saugiklis turi visiškai remtis dizaino ypatybėmis -, tokiomis kaip išplėstinis elemento ilgis, smėlio užpildymas ir lanko ritinys -, kad pailgos, atvėsintų ir galiausiai numalšintų lanką. Be šių savybių saugiklis, kuris sėkmingai tirpsta, vis tiek gali leisti plazmos lankui išlaikyti gedimo srovę.

Konstrukcijos skirtumai - elemento ilgis, smėlio užpildymas, tarpas ir korpusas

Kadangi nuolatinės srovės lankai sunkiau užgesinti, nuolatinės srovės saugikliams dažnai reikia specifinių projektavimo aspektų, kurie nėra būtini AC saugikliuose:

Ilgesni saugiklių elementai: Papildomas ilgis suteikia daugiau vietos lankui ištempti ir išsisklaidyti.

Aukštas - silicio smėlio arba panašaus lanko - gesinimo užpildas: Užpildymas sugeria energiją, vėsina plazmą ir padeda nutraukti lanko kelią.

Platesnis tarpas ir sustiprintas kūno dizainas: DC saugikliai gali naudoti keraminius ar sustiprintus korpusus, kad atlaikytų didesnį šiluminį ir dielektrinį įtempį gedimo valymo metu.

Šie konstrukcijos skirtumai paaiškina, kodėl saugikliai, kurie atrodo panašūs išorėje, gali veikti labai skirtingai DC sąlygomis.

Poliškumas ir žymėjimas - Kai orientacija yra svarbi DC

Kitas svarbus skirtumas yra tas, kad tam tikri nuolatinės srovės saugikliai yraPoliškumas jautrus. Jiems gali prireikti įdiegti tam tikra orientacija, palyginti su dabartine kryptimi. Tai ypač paplitusi aukštoje - įtampos nuolatinės srovės programose, kur lanko pūtimo būdai naudoja magnetinius laukus, kad nukreiptų lanką. Tokiais atvejais saugiklio panaikinimas gali pakenkti jo našumui.

Gamintojai paprastai žymi DC - įvertintus saugiklius su rodyklėmis ar poliškumo rodikliais. Nepavykus stebėti šių ženklų, gali būti netinkama apsauga net tada, kai naudojamas tinkamas DC saugiklio tipas.

Įvertinimai, kurie labiau svarbūs DC

Įtampos įvertinimas: kodėl 1 000 VAC saugiklis gali būti 500–750 VDC

Turbūt labiausiai klaidinantis inžinierių aspektas yra tas, kad saugiklis įvertintas1000 VACgali būti tik įvertintas500–750 VDC. Tai nėra klaida, o tiesioginė lanko elgesio pasekmė. Kadangi nuolatinės srovės lankai yra nuolatiniai, maksimali įtampa, kurią saugiklis gali saugiai nutraukti, yra mažesnė.

Pavyzdžiui, GG saugiklis su 690 VAC reitingu gali turėti tik 440 arba 500 VDC reitingą. Bandymas jį naudoti esant 690 VDC greičiausiai lems ARC palaikymą, užuot išvalęs gedimą. Štai kodėl duomenų lapai pateikia tiek AC, tiek DC įvertinimus atskirai, ir kodėl visada turite pasirinkti pagal faktinį sistemos įtampos tipą.

Nutraukimo reitingas (IR) ir leiskite - per energiją

Už įtampos ribųNutraukimo reitingas (IR)yra vienodai kritiška. Tai yra maksimali gedimo srovė, kurią saugiklis gali saugiai nutrūkti, nesugrius ar nesugadinant katastrofiškai. DC grandinėse turima gedimo srovė dažnai būna labai didelė (pvz., EV baterijose ar PV masyvuose). Jei saugiklio IR yra mažesnis už perspektyvų trumpą - grandinės srovę, saugiklis negali užtikrinti patikimos apsaugos.

Tegul - per energiją (paprastai išreikšta kaipI²t) yra dar vienas pagrindinis parametras. DC - įvertinti saugikliai dažnai yra optimizuoti, kad būtų galima apriboti energiją, leidžiančią -, kad būtų apsaugoti jautrūs puslaidininkių įtaisai arba kabelių izoliacija nuo šiluminių pažeidimų gedimų metu.

Laikas - dabartinis (t - c) kreivės - Skaitymas lydymosi ir valymas DC

Laikas - Dabartinės kreivės (t - c kreivės) suteikia įžvalgos, kiek laiko saugiklis užtruks skirtingomis pertekliaus sąlygomis. Šios kreivės dažnai išskiria:

Lydymosi laikas: Kai saugiklio elementas tirpsta.

Išvalymo laikas: Kai lankas visiškai užgeso.

DC sistemose valymo laikas yra kritiškesnis, nes tirpimas gali įvykti greitai, tačiau lanko užgesinimas gali užtrukti daug ilgiau. Šis pratęstas valymo laikas turi būti atsižvelgiama į koordinavimą su kitais apsauginiais įrenginiais, kad būtų išvengta sistemos - lygio gedimų.

Ar galite pakeisti nuolatinę ir kintamąją saugiklius?

Kodėl pakeitimas yra pavojingas

Įprasta klaida yra daroma prielaida, kad kadangi AC ir DC saugikliai atrodo panašūs ir dalijasi reitingais, jie gali būti naudojami pakaitomis. Iš tikrųjų tai yra viena iš pagrindinių apsaugos nesėkmės priežasčių. Naudojant AC - tik saugiklį DC sistemoje, gali būtiARC TAIPMONAS, kur saugiklis tirpsta, bet nesugeba užgesinti lanko. Ši būklė yra blogesnė, nei visiškai neturėti saugiklio, nes sistema ir toliau neša gedimų srovę su mažai varža, dėl kurios gali kilti gaisrai ar įrangos sunaikinimas.

Išimtys: kai yra dvigubi - įvertinti saugikliai

Kai kurie gamintojai gaminaDual - įvertinti saugikliaikurie yra specialiai išbandomi ir sertifikuoti tiek AC, tiek DC programoms. Tai būdinga atsinaujinančios energijos sistemose ir elektrinėse transporto priemonėse, kur vyksta ir kintamosios srovės įkrovimo, ir nuolatinės srovės akumuliatorių valdymas. Tačiau DC reitingas paprastai būnažemesnisnei kintamos srovės įvertinimas, todėl inžinieriai turi atidžiai patikrinti abi vertes.

Pavyzdžiui, saugiklis gali būti paženklintas:

1000 VAC

750 VDC

Tai reiškia, kad tas pats saugiklis yra saugus AC iki 1000 V, tačiau DC programoms turite jį apriboti iki 750 V.

Learn more > >

Atvejo analizės pavyzdys

Saulės kombaino dėžutėje kai kurie montuotojai klaidingai naudoja690 VAC saugikliaiuž a600 VDC PV eilutė. Ant popieriaus 690 V atrodo didesnis nei 600 V, todėl jis atrodo saugus. Praktiškai saugikliui trūksta tinkamo nuolatinės srovės lanko - gesinimo dizaino. Kai įvyksta trumpas, lankas palaiko, o sistema nesugeba apsaugoti. Tokie standartaiUL 2579(PV saugikliams) buvo sukurtos tiksliai, kad būtų išvengta tokio tipo netinkamo naudojimo.

Šoninė - pagal - šono palyginimas: DC saugiklis vs AC saugiklis

Kad skirtumai būtų aiškesni, štai palyginamoji lentelė:

Ši pusė - pagal - pusės vaizdas rodo, kodėl lygiavertiškumas gali būti rizikingas. Net jei AC saugiklis turi didesnį nominalios įtampos įvertinimą, nuolatinės srovės aplinkoje jis gali nepavykti katastrofiškai.

Programos, kuriose DC saugikliai yra kritiniai

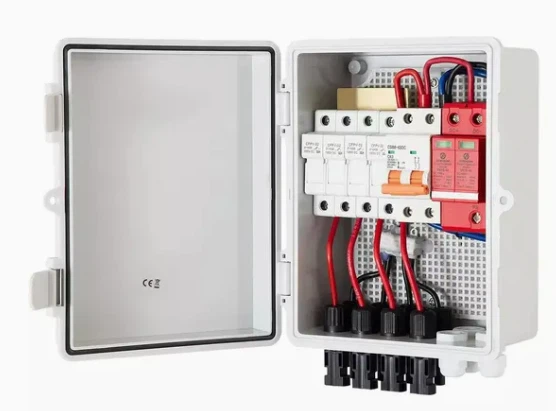

Saulės fotoelektros (PV) kombinuotos dėžutės

PV sistemos dažnai veikia600–1 500 VDC. Šių nuolatinės srovės įtampoms turi būti specialiai įvertinti saugikliai kombinuotų dėžėse. Jie turi saugiai nutraukti dideles gedimo sroves ir apsaugoti nuo patartinių stygų srovių. Tokie standartaiUL 2579irIEC 60269-6Apdorokite PV programų saugiklius.

Elektrinės transporto priemonės ir akumuliatoriaus energijos kaupimas

EV sukibimo baterijos paprastai veikia400–800 VDC, su kitais - kartos sistemomis, pereinančiomis į1000 VDC+. Šių pakuočių gedimų srovės gali viršyti dešimtis kilogramų. DC saugikliai šioje programoje turi būti labai pertraukiami, atlaiko šiluminį ciklą ir kartais atitinka automobilių vibracijos standartus.

DC UPS ir duomenų centrai

Priėmus „Hyperscale“ duomenų centrus380–400 VDC paskirstymo sistemos, DC saugikliai yra vis svarbesni serverių lentynoms ir UPS sistemoms. Tikslas yra pagerinti efektyvumą, palyginti su kintamosios srovės konversija, tačiau tam reikia specializuotų saugiklių, kurie patikimai apsaugo neskelbtiną apkrovą esant didelei nuolatinės srovės įtampai.

Telekomunikacijų ir geležinkelio sistemos

Telekomunikacijų sistemos paprastai veikia toliau-48 VDC, kuris yra žemos įtampos, bet didelės srovės. Čia saugikliai apsaugo nuo kabelio pažeidimo trumpų jungčių metu. Geležinkelio traukos sistemos gali veikti toliau600–3 000 VDC, reikalaujant didelių - formato saugiklių, skirtų apsaugoti varomuosius keitiklius ir stabdymo rezistorius.

Kaip pasirinkti tinkamą saugiklį mišrioms AC/DC sistemoms

1 žingsnis: nustatykite sistemos įtampą ir tipą

Pirmasis žingsnis visada yra nustatyti, ar sistema yraAC, DC arba hibridas(Kaip ir EV įkrovimo infrastruktūra, kuri naudoja abu). Įtampos įvertinimas turi atitikti arba viršyti maksimalią sistemos įtampą. DC visada patvirtinkiteDC įtampos įvertinimasAtskirai - niekada nemanykite, kad tai prilygsta kintamosios srovės įvertinimui.

2 žingsnis: Įvertinkite normalią veikimo srovę

Pasirinkite saugiklį, įvertintą125–150% nuolatinės veikimo srovės. Tai lemia temperatūros kilimą ir neleidžia kelionėms nepatogumais per inksto sąlygas. Pavyzdžiui, 20 A pastoviam - būsenos DC apkrovai gali prireikti 25–30 saugiklių.

3 žingsnis: patikrinkite pertraukimo reitingą (lūžio talpa)

Pertraukimo reitingas turi viršytiMaksimali perspektyvos gedimo srovė. DC grandinėse gedimų srovės gali būti išlaikytos ilgiau nei kintama, todėl dažnai reikia DC saugikliųAukštesnės pertraukimo pajėgumai.

4 žingsnis: suderinti programų standartus

Saulės pv→ UL 2579, IEC 60269-6

EVS→ ISO 8820, LV 123, Sae Jaso

Pramoninis AC→ UL 248, IEC 60269-2

5 žingsnis: Apsvarstykite aplinkos ir mechaninius veiksnius

Saugikliai EV ir geležinkeliuose yra veidasVibracija ir šiluminis važiavimas, tuo tarpu PV masyvuose turi atlaikytiLauko sąlygoskaip UV ir drėgmė. Aplinkos temperatūrai virš 40 laipsnių gali prireikti mažėti.

Standartai ir bandymo skirtumai tarp AC ir DC saugiklių

DC saugikliai patiriaStricter Arc - gesinimo testaiPalyginti su kintamosios srovės saugikliais, dažnai kontroliuojamose laboratorijose, kurios atkartoja gedimo sąlygas įvairiomis įtampomis ir srovėmis.

Išplėstinės „Fuse“ programos temos

Saugiklių koordinacija

Tiek kintamos srovės, tiek DC sistemose,selektyvus koordinavimasUžtikrina, kad tik artimiausias saugiklis prie gedimo išvalytų, neleidžiant persrengti prieš srovę. Dėl lėtesnio gedimų aptikimo ir didesnės lanko energijos koordinavimas yra sunkesnis.

Temperatūra ir nykimas

Saugikliai yra šiluma - jautrūs įrenginiai. DC akumuliatorių sistemose, kurios nuolat veikia esant didelei apkrovai, kenčiant nuo20–25%įprasta vengti priešlaikinio senėjimo.

Ateities tendencijos

Didesnė nuolatinės srovės įtampa EV→ Stumdami saugiklių dizainą iki 1500 VDC ir už jo ribų.

Kietas - būsenos saugikliai (SSFS)→ Kylantis puslaidininkis - pagrįsta apsauga kai kuriais atvejais gali papildyti arba pakeisti tradicinius saugiklius.

Tvarumas→ Gamintojai tyrinėja perdirbamus saugiklių korpusus ir mažesnius poveikio aplinkai užpildams.

Gaukite saugiklio sprendimą

Mes esame gamykla Kinijoje

„Dismann Fuse“ išaugo į patikimą pasaulinį grandinių apsaugos sprendimų lyderį, įgalindamas saugesnes ir patikimesnes elektros sistemas. Naudodamiesi tiksliomis inžinerijos ir nuolatinėmis naujovėmis, mes pateikiame aukštus - automobilių, atsinaujinančios energijos, pramoninės ir elektroninės programos saugiklius, aptarnaujančius klientus daugiau nei 80 pasaulio šalių.

Gauti kainą - taupymo sprendimas dabar

Išvada

Diskusijos apieDC saugiklis vs AC saugiklisyra ne tik akademinis -, tai turi tiesioginį poveikįSauga, patikimumas ir sistemos veikimas. Nors abu prietaisai naudojasi tuo pačiu pagrindiniu tikslu apsaugoti grandines, jų dizainas ir pritaikymas žymiai skiriasi.

AC saugoRemdamiesi nuliniu - esamais ciklais pereinant į gesinimo lankus.

DC saugikliaiPrivalo pailgėti, vėsinti ir numalšinti lankus be natūralių srovės pertraukimų.

Naudojant netinkamą saugiklio tipą, katastrofiškas gedimas gali sukelti katastrofišką gedimą, ypačSaulės PV, EVS ir akumuliatoriaus saugykla.

Inžinieriai visada turėtų konsultuotisįtampa, dabartinė, pertraukimo pajėgumas ir standartų atitiktisrenkantis saugiklius.

Kadangi energijos sistemos vis labiau integruojaatsinaujinantys energijos šaltiniai, elektros transportas ir DC paskirstymas, Saugaus ir efektyvaus dizaino saugiklių technologijos niuansų supratimas yra būtinas.
