Kas yra saugiklis ir kaip jis veikia?
Saugiklis yra elektros saugos įtaisas, skirtas apsaugoti elektros grandines nuo viršsrovių. Jame yra metalinė viela arba juostelė, kuri išsilydo, kai per ją teka per daug srovės, nutraukdama grandinę. Saugikliai yra svarbūs komponentai gyvenamosiose, komercinėse, automobilių ir pramoninėse sistemose.
Saugiklis ir grandinės pertraukiklis: pagrindiniai skirtumai
Nors ir saugikliai, ir grandinės pertraukikliai atlieka tą patį apsaugos tikslą, jie skiriasi savo veikimu ir pakartotiniu panaudojimu. Saugikliai yra vienkartiniai įtaisai, o išjungus grandinės pertraukiklius galima nustatyti iš naujo.
Saugiklių komponentai ir medžiagos
Tipiški saugiklių komponentai yra laidus elementas (dažniausiai plonas laidas), korpuso korpusas (stiklas arba keramika), gnybtai ir kartais užpildo medžiagos. Keraminiai saugikliai pasižymi dideliu šiluminiu ir lanko atsparumu, todėl puikiai tinka reiklioms aplinkoms.
Pagrindinės specifikacijos renkantis saugiklį
Norint pasirinkti tinkamą saugiklį, reikia atsižvelgti į keletą kritinių parametrų:
Srovės ir įtampos įvertinimas
Saugiklis turi būti pritaikytas normaliai veikiančiai srovei ir grandinės, kurią jis apsaugo, įtampai.
Paaiškinta pertraukimo talpa
Taip pat žinomas kaip pertraukimo nominalus, tai apibrėžia didžiausią srovę, kurią saugiklis gali saugiai nutraukti nepažeisdamas.

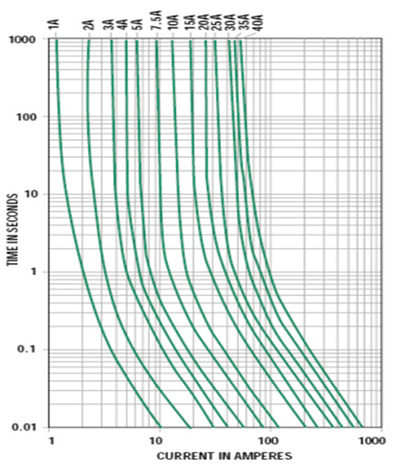

Saugiklio greitis: greitai veikiantis, palyginti su laiko delsa
Greitai{0}}veikiantys saugikliai greitai reaguoja į viršsroves, o laiko-delsinimo (lėto-degimo) saugikliai toleruoja trumpalaikius viršįtampius, pvz., variklio paleidimą.
| Savybė / kriterijai | Greitai{0}}veikiantis saugiklis | Laiko{0}}delsa (lėtas-degimas) saugiklis |
|---|---|---|
| Reagavimo laikas | Labai greitai (milisekundėmis) | Lėtesnis atsakas, toleruoja trumpalaikius -sparčius |
| Geriausias skirtas | Jautri elektronika, puslaidininkių apsauga | Varikliai, transformatoriai, indukcinės apkrovos |
| Tolerancija įsiveržimo srovei | Žemas | Aukštas |
| Tipinės programos | Maitinimo blokai, LED tvarkyklės, prietaisai | ŠVOK sistemos, variklių valdikliai, pramoninės mašinos |
| Nemalonaus suklupimo rizika | Didesnės įtampos{0}}sujungimo grandinės | Mažesnis dėl įmontuoto{0}}vėlavimo |
| Ženklinimo kodo pavyzdys | "F" arba "FF" (greitas, labai greitas) | "T" arba "S" (laiko{0}}delsimas, lėtas-pučiamas) |
| Apsaugos lygis | Aukšta švelnių komponentų apsauga | Subalansuota apsauga esant dideliam įsiveržimui |
Aplinkos svarstymai (temperatūra, drėgmė)
Aplinkos veiksniai, tokie kaip aplinkos temperatūra ir drėgmė, gali turėti įtakos saugiklių veikimui ir eksploatavimo trukmei.
Papildomi aspektai renkantis saugiklį:
Fizinis dydis ir montavimo stilius
Saugikliai yra įvairių formų, pvz., kasetės, mentės ar paviršiaus tvirtinimo. Labai svarbu pasirinkti tokį, kuris atitiktų mechaninius ir matmenų apribojimus.
Standartai ir sertifikatai
Priklausomai nuo taikymo ir regiono, saugiklis gali atitikti konkrečius saugos standartus, tokius kaip UL, IEC arba RoHS. Sertifikatų tikrinimas užtikrina atitiktį reikalavimams ir saugumą.
Taikymas-Konkretūs reikalavimai
Tam tikroms programoms, pvz., saulės PV, EV ar puslaidininkių apsaugai, reikia specialių charakteristikų, pvz., aukštos nuolatinės srovės įtampos arba mažos I²t vertės, saugiklių. Pasirinkus pagal paskirtį pritaikytą saugiklį, užtikrinamas maksimalus našumas ir apsauga.
I²t vertė (praleidžiama energija{0}})
I²t reitingas rodo energijos kiekį, kurį saugiklis praleidžia gedimo metu. Mažesnė I²t vertė paprastai reiškia geresnę jautrių tolesnių komponentų apsaugą.
Išankstinis-lankas ir bendras valymo laikas
Šie laiko parametrai padeda inžinieriams suprasti, kaip greitai saugiklis reaguoja gedimo sąlygomis. Labai svarbu juos suderinti su sistemos tolerancijos lygiais, kad būtų išvengta nemalonumų sugadinimo ar nepakankamos apsaugos.
Galiojimo pabaigos--pabaigos indikatoriai
Kai kuriuose pažangių tipų saugikliuose gali būti vaizdinių arba elektroninių indikatorių, rodančių, kada jie perdegė. Tai gali supaprastinti techninę priežiūrą ir sumažinti prastovų laiką.
Saugiklių tipai ir jų pritaikymas
Saugikliai yra įvairių formų, kurių kiekviena tinka konkrečiam naudojimui:
Kasečių saugikliai (stiklo ir keramikos)
Plačiai naudojami elektronikoje ir pramonėje dėl jų tvirtumo ir aiškumo tikrinant.

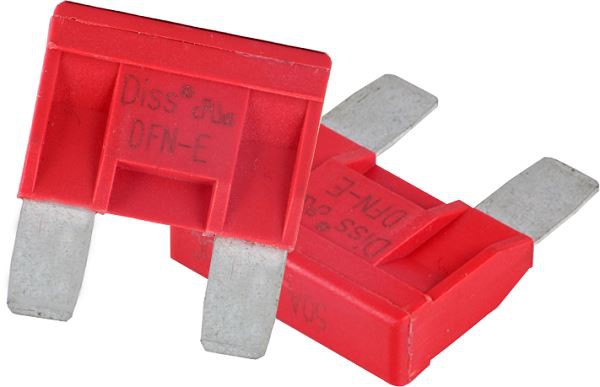

Ašmenys / automobilių saugikliai
Standartiniai automobilių grandinės saugikliai yra lengvai pakeičiami, o jų spalva-koduojama įvertinimui nustatyti.
Atstatomi (PPTC) saugikliai
Polimeriniai teigiamo temperatūros koeficiento saugikliai gali būti atstatyti po suveikimo, idealiai tinka plataus vartojimo elektronikai.
Aukštos{0}}įtampos ir pramoniniai saugikliai
Jie skirti grandinėms, viršijančioms 1 000 V, dažnai randamos tinklo-lygio arba gamyklos automatizavimo sistemose.
Specialūs saugikliai (pvz., artumo saugikliai)
Naudojamas karinėse ir aviacijos srityse, dažnai naudojant pažangius paleidimo mechanizmus.
Pramonės naudojimo atvejai-: nuo namų iki elektromobilių ir saulės energijos
Saugikliai atlieka gyvybiškai svarbų vaidmenį keliuose sektoriuose:
Gyvenamųjų saugiklių dėžutės
Apsaugokite buitinius laidus ir prietaisus nuo trumpų ir perkrovų.
Automobilių / EV baterijų saugikliai
Šie saugikliai, būtini elektrinėms transporto priemonėms, valdo aukštos{0}}įtampos akumuliatorių sistemas ir apsaugo nuo katastrofiškų gedimų.
Saulės PV ir energijos saugojimo apsauga
Saulės sistemose saugikliai apsaugo nuo atvirkštinės srovės srauto ir apsaugo baterijas bei inverterius.
Pramoniniai ir aukštos įtampos įrenginiai
Pramoninės mašinos ir valdymo sistemos remiasi{0}}didelės talpos saugikliais, kad būtų saugiai valdomos gedimų sąlygos.
Inovacijos ir kylančios tendencijos
Naujos saugiklių technologijos apima:
Išmanieji saugikliai
Įrengti jutikliai arba indikatoriai, kurie{0}}rodo būseną realiuoju laiku.
Informaciniai saugikliai
Sukurtas signalų perdavimui ir diagnostikai, ypač mokslinių tyrimų tikslais.
Miniatiūrizavimas ir ekologiškos{0}} medžiagos
Šiuolaikiniai saugikliai yra mažesni, efektyvesni ir pagaminti iš tvarių medžiagų.
Kaip pasirinkti tinkamą projekto saugiklį
📌Žingsnis-po-žingsnis atrankos procesas
Nustatykite įtampos ir srovės reikalavimus
Apibrėžkite programos tipą (AC/DC, aplinka ir kt.)
Patikrinkite erdvės ir montavimo apribojimus
Atitikti standartus ir sertifikatus (UL, IEC)
⚠️Dažniausios klaidos ir spąstai
Nepakankamas srovės pajėgumas
Pertraukimo gebos nepaisymas
Atsižvelgiama į saugiklio laiko charakteristikas
📋🧐Aprūpinimo ir sertifikavimo patarimai
Visada patikrinkite trečiųjų šalių{0}} sertifikatus ir suderinamumą su nacionaliniais / tarptautiniais standartais.
Jei turite klausimų dėl saugiklių, susisiekite su mumis.
Mūsų saugikliai sukurti taip, kad užtikrintų saugumą, patikimumą ir tarptautinę atitiktį (CE, TUV, UL), ir jais pasitiki pirmaujantys energijos sprendimų tiekėjai visame pasaulyje.
Techninė priežiūra, bandymai ir saugos geriausia praktika
Perdegusio saugiklio nustatymas
Atlikdami tęstinumo testą ieškokite matomų pažeidimų, išsilydžiusio metalo ar atviros grandinės.
Saugios keitimo procedūros
Išjunkite maitinimą, naudokite tinkamo vardinio saugiklį ir patikrinkite, ar jis sumontuotas.
Periodinio testavimo metodai
Įprasti tęstinumo testai ir šiluminės patikros padeda palaikyti saugiklio būklę.
Lentelė: greito-veikiančio ir laiko{1}}uždelsimo saugiklių palyginimas
| Funkcija | Greitai{0}}veikiantis saugiklis | Laikas{0}}Atidėjimo saugiklis |
|---|---|---|
| Reakcijos laikas | Labai greitai | Lėčiau (vėluoja) |
| Geriausias skirtas | Elektronika | Varikliai, transformatoriai |
| Atlaiko įsiveržimo srovę | Nr | Taip |
| Nustatyti iš naujo | Nr | Nr |
Lentelė: Saugiklio pasirinkimas pagal taikymą
| Taikymas | Rekomenduojamas saugiklio tipas | Įtampos diapazonas | Tipinė srovė |
| Gyvenamieji | Stiklo kasetė | 125–250V | 1–30A |
| Automobiliai | Ašmenys | 12-48V DC | 5–50A |
| Saulės PV | Cilindrinis / jungtis | 600-1500V DC | 10–250A |
| EV baterija | Varžtas-dideliu-greičiu | 400-1000V DC | 50–500A |
DUK
1 klausimas: kas atsitinka, kai perdega saugiklis?
A: Kai saugiklis perdega, jis sukuria atvirą grandinę ir nedelsiant sustabdo srovės tekėjimą. Taip išvengiama žalos likusiai grandinės daliai ir prijungtiems įrenginiams.
2 klausimas: ar galiu pakeisti saugiklį aukštesniu vardiniu?
A: Ne, naudoti aukštesnės srovės saugiklį gali būti pavojinga. Prireikus jis gali nesupūsti, todėl visai sistemai kyla pavojus perkaisti arba užsidegti.
3 klausimas: ar iš naujo nustatomi saugikliai yra saugūs jautriai elektronikai?
A: Taip, PPTC (polimerinio teigiamo temperatūros koeficiento) saugikliai yra plačiai naudojami buitinėje elektronikoje. Jie apsaugo nuo viršsrovių ir automatiškai atkuria iš naujo pašalinus gedimą.
4 klausimas: kaip sužinoti, kokio dydžio saugiklio man reikia?
A: Turite atsižvelgti į jūsų grandinės įtampos ir srovės reikalavimus, apkrovos tipą ir tai, ar turite reikalų su kintamąja ar nuolatine srove. Rekomenduojamas išsamus atrankos vadovas arba konsultacija su gamintoju.
5 klausimas: kokie yra blogo saugiklio simptomai?
A: Tipiški simptomai yra šie: įrenginiai neįsijungia, multimetras nenutrūksta, spalvos pakitimas arba apdegimo žymės ant saugiklio korpuso.
6 klausimas: Ar saugikliai laikui bėgant gali sugesti?
A: Taip. Saugikliai gali sugesti dėl pasikartojančių artimo -perdegimo sąlygų arba ekstremalių aplinkos veiksnių poveikio. Tai gali padidinti atsparumą ir sukelti ankstyvą gedimą.
7 klausimas: kokie standartai reglamentuoja saugiklių saugą?
A: Saugiklio konstrukciją ir veikimą reglamentuoja įvairūs standartai, įskaitant:
UL 248(Jungtinės Amerikos Valstijos),IEC 60269(Tarptautinė),CSA C22.2(Kanada)
8 klausimas: kaip reikia laikyti saugiklius?
A: Saugiklius laikykite vėsioje, sausoje vietoje, toliau nuo korozinių cheminių medžiagų. Ilgalaikis drėgmės ir temperatūros svyravimų poveikis gali sumažinti jų efektyvumą.
9 klausimas: ar išpūtus saugiklius galima pakartotinai naudoti?
A: Ne. Standartiniai saugikliai yra vienkartiniai -naudoti. Kai jie pučia, juos reikia pakeisti. Pakartotinai gali būti naudojami tik iš naujo nustatomi tipai, pvz., PPTC saugikliai.
10 klausimas: ar saugikliai yra ekologiški?
A. Šiuolaikiniai saugikliai vis dažniau gaminami iš perdirbamų medžiagų ir komponentų be halogenų,{0}}kad jie atitiktų aplinkosaugos standartus, pvz., RoHS ir REACH.
Išvada ir ateities perspektyvos
Saugikliai ir toliau tobulinami, siūlydami išmanesnius, saugesnius ir efektyvesnius sprendimus visose pramonės šakose. Elektros sistemoms vis sudėtingėjant, tinkamų saugiklių pasirinkimas ir priežiūra išlieka pagrindine saugos ir veikimo praktika.
Sekite naujausias saugiklių naujoves, kad užtikrintumėte optimalią apsaugą ir atitiktį jūsų programoms. Investuokite į kokybę, supraskite savo grandinės poreikius ir niekada nenuvertinkite kuklaus saugiklio vaidmens šiuolaikinėje elektros infrastruktūroje.
